外螺纹的测量法详细介绍
人气:168发布日期:2023-06-10

有许多方法可以检查外螺纹是否符合标准。目前,常用的专用工具有螺纹塞规和螺纹环规。下面,让我们一起做一个详细的了解。

基本法

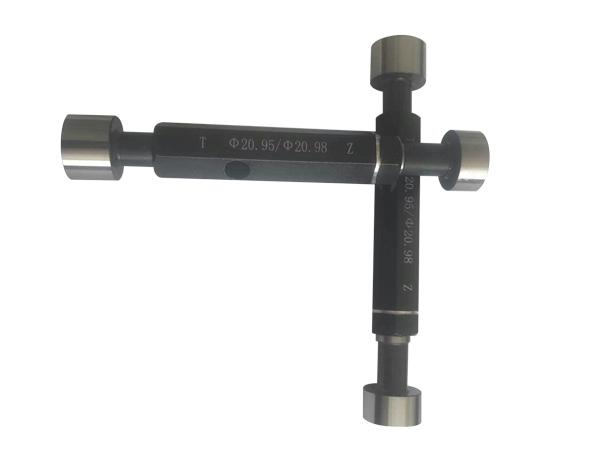

绝大多数制造商将是各种简单的工具,彼此协调,以准确地衡量。例如,用直通螺纹塞规来控制中径、大径和小径的极限规格;端部止动螺纹塞规用于控制螺母单个中间直径的大极限规格。光滑规的开口端和封闭端用于控制螺母路径的极限规格。在此之后,将精确测量的数据信息应用到公式中,计算外螺纹是否处于公差范围内。

缺陷:专用工具应用周期短、精密度并不是很高、人为因素偏差大、不可以进行大批量检验。

外螺纹的测量法详细介绍

三绣法(用以抽样检验中级别或不光滑级外螺纹)

精确测量时将直徑同样的三根量针放到被测外螺纹的管沟里,在其中二根放到同方向邻近的管沟里,另一根放到对门与之相对性应的正中间管沟内。用杆杠游标卡尺测到量针外部轮廓很大间距M值,随后根据计算公式被测外螺纹的中径。缺陷:该方式 只有精确测量英制螺纹、人为因素偏差大、不可以进行大批量检验。

工具显微镜(用以抽样检验级外螺纹)

当外螺纹放置在工作台上时,可以从中间镜面观察到轮廊图像和分界板刻线图像。从可视角读目镜可以看出,分区板上的度量线在0到360之间,这个精确的测量值是一个一个地记录并插入公式线程大小。缺陷:无质量准确测量,操作过程复杂,无SPC作用,检测限。

影像测量仪(用以不一样级别精密度的外螺纹精确测量)

自动图像测量仪非常适合测量外螺纹、变速器、变速器、数字配件、外壳黄等小规格。精确的测量结果可以以各种文件格式输出,如WORD、Excel、CAD等。
